Điều khiển máy lạnh thùng xe đông lạnh chở hàng
Nó có tác dụng để duy trì độ tươi của sản phẩm được bằng cách vận hành / điều khiển bộ phận làm lạnh của xe và tự động điều chỉnh nhiệt độ trong thùng lạnh

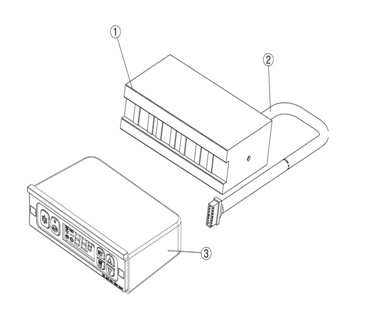

+ Hộp relay
+ Cáp data

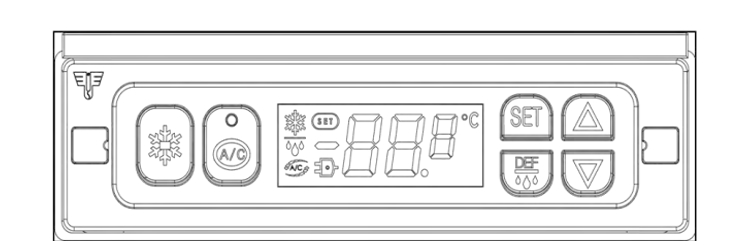

+ Bảng điều khiển
Cách cài đặt điều khiển máy lạnh thùng xe đông lạnh chở hàng
- Cài đặt nhiệt độ: nhấn 1 lần
- Chu kỳ rã đông: nhấn 2 lần ,unit C0.0~C3.0 (30 phút)
- Thời gian : nhấn 3 lần , thời gian từ t0~t9 (1 phút, 0~9 phút)
Cách kết nối bộ điều khiển và dây relay

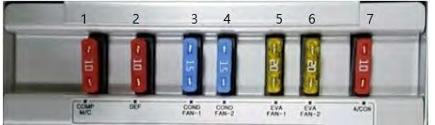

Hộp relay (Cầu chì)
Khi máy nén, điện từ xả đá, động cơ quạt dàn ngưng, động cơ quạt Eva, van điện từ của máy lạnh không hoạt động, hãy kiểm tra cầu chì và thay thế cầu chì bị hỏng.
| ① Máy nén | ② Defrost S/V, Cond S/V | ③Motor quạt dàn nóng -1 |
| ④ Motor quạt dàn nóng -2 | ⑤ Evaporator fan motor -1 | ⑥Motor quạt dàn lạnh-2 |
| ⑦ Van điện từ điều hòa KK
(Domestic Only) |

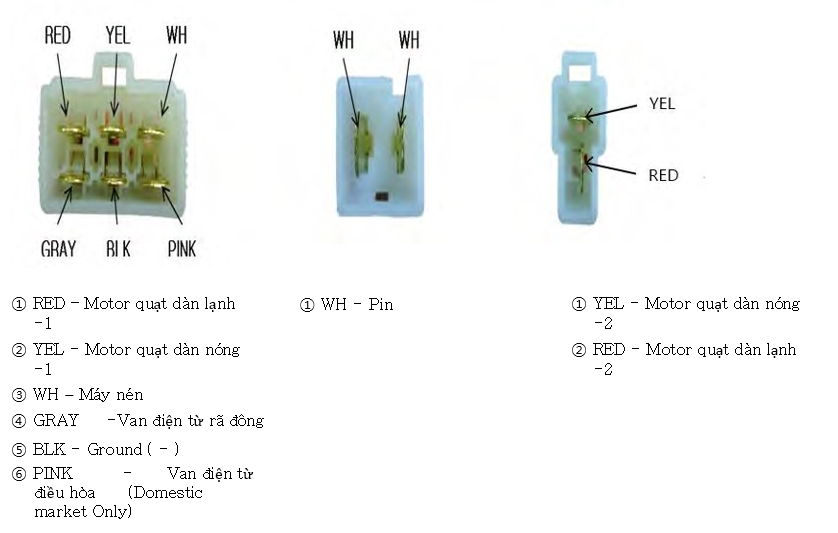

Đầu nối dây hộp relay
Dây cáp 1.25 ㎟ Ⅹ 12P
Bảng mạch điều khiển máy đông lạnh
