Bơm Hansung cho xe bồn thường lắp như thế nào?

Chuẩn bài rồi, mình gửi bạn sơ đồ lắp đặt điển hình bơm bánh răng Hansung cho xe bồn bên dưới nhé. Đây là bố trí phổ biến dùng cho các dòng xe bồn 5-20 khối chuyên chở xăng dầu.

📐 Sơ đồ lắp đặt điển hình (dạng mô tả cơ bản)

💡 Chi tiết sơ đồ

1. Ống hút: Nối từ đáy bồn chứa đến bơm

2. Van đáy (Foot Valve): Chống tụt nhiên liệu khi ngừng bơm, lọc rác thô

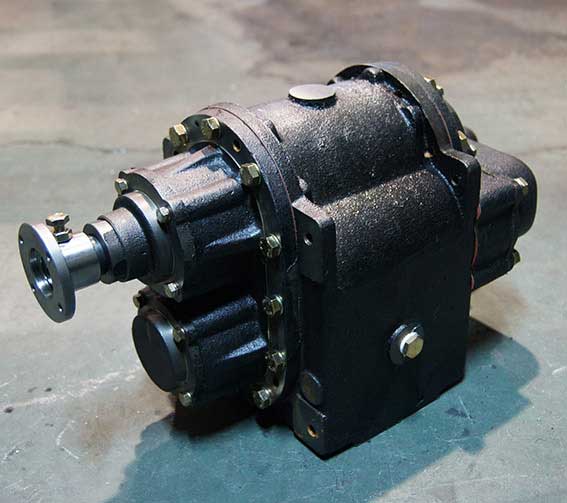

3. Bơm Hansung: Đặt sát khung xe, thường lấy động lực từ PTO qua khớp nối

4. Đồng hồ lưu lượng (Flowmeter): Kiểu cơ hoặc điện tử, đếm chính xác số lít bơm ra

5. Van an toàn: Chống quá áp khi bơm

6. Ống xả: Dẫn nhiên liệu ra súng bơm hoặc vào đường ống

7. Ống bypass/ống hồi (nếu có): Đưa nhiên liệu trở về bồn khi van an toàn xả

8. Khớp nối PTO hoặc Coupling: Truyền động lực từ xe xuống bơm

💥 Lưu ý kỹ thuật:

• Đảm bảo ống hút không quá dài, hạn chế cột áp hút

• Bơm phải đặt thấp hơn đáy bồn để tránh hiện tượng tụt áp và tạo bọt khí

• Tất cả phụ kiện phải chịu xăng dầu, chống cháy nổ

• Có thể thêm súng bơm chuyên dụng lắp sau ống xả

• Chọn đồng hồ đo lưu lượng theo lưu lượng bơm (80-200 LPM)
