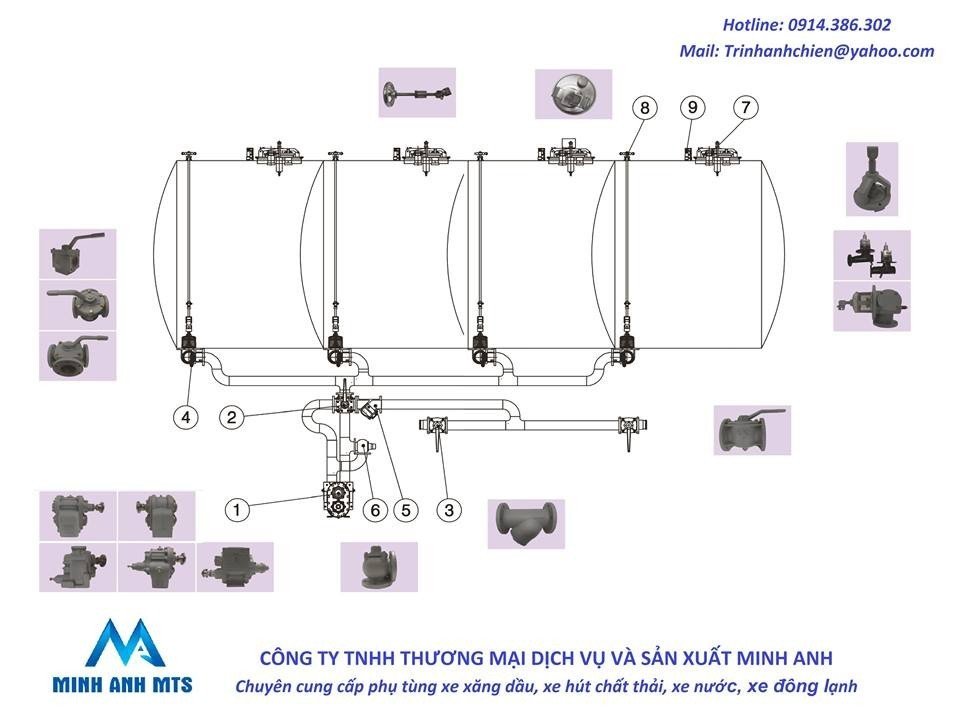

Sơ đồ lắp đặt điển hình bơm bánh răng Hansung cho xe bồn 10 khối
✅ Đã vẽ sơ đồ rõ ràng, đúng chuẩn kỹ thuật xe bồn tại Việt Nam
✅ Có đầy đủ: bơm, đồng hồ, van an toàn, bộ lọc rác, đường hồi, súng bơm
🟣 2. Danh sách vật tư (BOM) – Đầy đủ
| STT | Thiết bị | Số lượng | Ghi chú |
|---|---|---|---|
| 1 | Bơm bánh răng Hansung HS-32 | 1 cái | Lấy lực PTO, lưu lượng ~120 LPM |
| 2 | Đồng hồ đo lưu lượng Tokico 2 inch | 1 cái | Cơ hoặc điện tử |
| 3 | Van an toàn Hansung 1.5 inch | 1 cái | Áp xả 4~5 bar |
| 4 | Bộ lọc rác (lọc hút) | 1 cái | Loại lưới inox chịu xăng dầu |
| 5 | Súng bơm xăng dầu | 1 cái | Tự ngắt, ren rời |
| 6 | Ống hút xả, co, cút, khớp nối nhanh | Bộ | Đủ lắp đặt hoàn chỉnh |
| 7 | Đường hồi (ống + fitting) | Bộ | Nối từ van an toàn về bồn |
| 8 | Khớp nối PTO + trục cardan | 1 bộ | Truyền động từ PTO |
🟡 3. Gợi ý model thiết bị phù hợp
-
Bơm Hansung: HS-32 (cho xe bồn 10 khối)
-
Đồng hồ Tokico: Model FGBB-100 hoặc FGBB-80
-
Van an toàn: Hansung model tiêu chuẩn 1.5 inch
-
Súng bơm: Kiểu OPW hoặc EG3, tự ngắt, chịu xăng dầu
-
Bộ lọc: Bộ lọc rác Inox lắp vào ống hút
-
Khớp nối PTO: Chọn theo loại PTO của xe (Z350, ZF, …)
Việc lắp đặt đúng sơ đồ giúp hệ thống bơm vận hành an toàn, chính xác và ổn định. Đây là giải pháp phổ biến cho các loại xe bồn xăng dầu tại Việt Nam.
